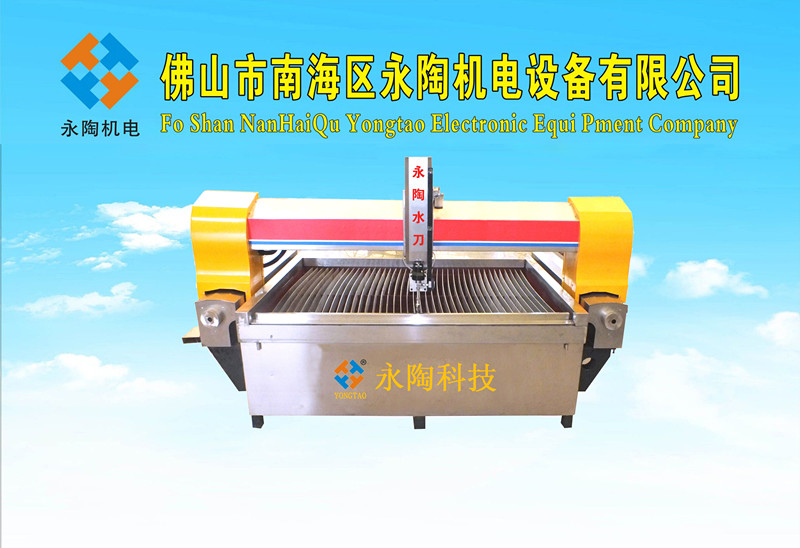

YJ-2015-3L 龍門式三軸數控
水刀切割機加工材料: 陶瓷、、大理石、石英石、花崗巖、巖板、玻璃、不銹鋼、鋼板、鋁板、銅、金屬、碳鋼、皮革、地毯、橡膠、亞克力、海綿、塑料、木材、復合材料
一、水刀切割機參數:
1、機床鋼材全部采用國標型鋼,外部密封設計全部采用不銹鋼材料包裝,美觀實用性強,經久耐用。
2、絲桿導軌采用油泡方式,防水防塵,保證機床的壽命,使用進口品牌伺服電機。
絲桿:臺灣TBI
線性導軌:臺灣TBI
縱梁、橫梁電機類型:（臺灣）伺服電機
防塵方式:不銹鋼防塵罩
機床外觀材料:不銹鋼
機床所用電纜:進口
水刀畫圖軟件:CAD軟件
水刀電腦系統:維宏系統
高精度的絲桿與導軌:
進口絲桿、導軌,XY軸采用獨創的油浸式潤滑方式,加上有效的防水、防塵結構,確保加工的高精度與穩定性,并最大限度延長絲桿、導軌的使用壽命。
水刀拼花機輔助配套設備:

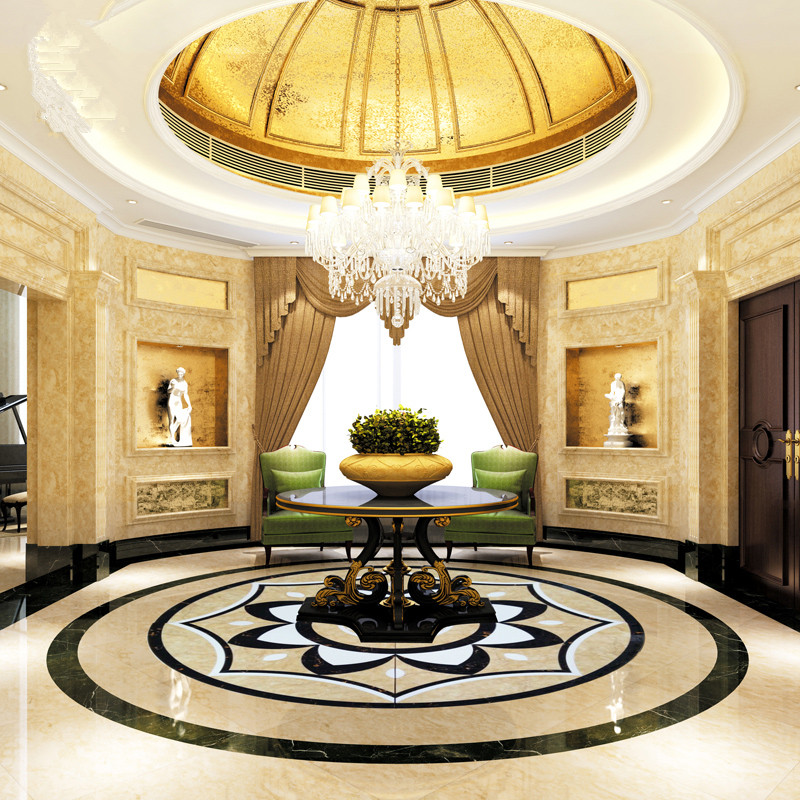

水刀拼花加工效果圖一：
二、水刀機床參數:
項目 | 參數 |
切割對象 | 幾乎任何材質 |
最大切割尺寸 | 2000*3000 |
切割精度 | ±0.1mm |
重復定位精度 | 0.025mm |
快速定位精度 | 1-15m/min |
最大空行速度 | 8000mm/min |
最大進給速度 | 拋光磚：600磚1.8-2.0m/min 800磚1.5-1.8m/min |
設計壓力 | 420MPa |
正常工作壓力 | 350-380MPa |
供水壓力 | 0.4-0.8MPa |
最大排水量 | 3.7L/min |
最大用砂量 | 190g/min |
最大沖程數 | 60次/min |
Z軸行程 | 130mm |
操作系統 | Windows XP |
砂管噴嘴直徑 | 1.0mm |
寶石噴嘴直徑 | 0.33mm |
繪圖軟件 | Auto CAD |
三、技術參數:
懸臂式YJ-1313：X軸(1200mm）、Y軸(1200mm)、Z軸(150mm) 切割平臺尺寸：1400*1400mm
懸臂式/龍門式YJ-2015：X軸(1500mm）、Y軸(2000mm)、Z軸(150mm) 切割平臺尺寸：2100*1600mm
龍門式YJ-2515：X軸(1500mm）、Y軸(2500mm)、Z軸(150mm) 切割平臺尺寸：2600*1600mm
龍門式YJ-3020：X軸(3000mm）、Y軸(2000mm)、Z軸(150mm) 切割平臺尺寸：3100*2100mm
龍門式YJ-4020：X軸(4000mm）、Y軸(2000mm)、Z軸(150mm) 切割平臺尺寸：4100*2100mm
AB軸：±10°
AC軸：±75°
CNC控制系統：交流伺服
切割精度：±0.01mm
重復定位精度：±0.005mm
快速定位精度：6000mm/min
電源：200v/380v/415v 50/60HZ
切割速度：和不同材料以及厚度有關
詳細了解可以電話咨詢 電話: 0757-63360780
QQ:2994159951 電話：0757-63343666
手機: 18575887815 手機: 13687414705
