    YJ-2015-5L龍門式五軸數控水刀切割機
    • YJ-2015-5L龍門式五軸數控水刀切割機
    0

    YJ-2015-5L龍門式五軸數控水刀切割機

    佛山永陶科技是中國廣東著名的水刀機械廠,專業生產數控水刀切割機,高壓水刀切割機,五軸水刀切割機,水刀拼花設備,提供水刀切割機操作技術及CAD繪圖,歡迎到廠考察

    產品分類:
    手機/微信:136 8741 4705
    手機/微信:185 7588 7815
    • 寶貝詳情
    • YJ-2015-5L龍門式五軸數控水刀切割機


      水刀切割機加工材料: 陶瓷、石材、大理石、石英石、花崗巖、巖板、玻璃、不銹鋼、鋼板、鋁板、銅、金屬、碳鋼、皮革、地毯、橡膠、亞克力、海綿、塑料、木材、復合材料


      一、水刀切割機床參數:

      1、機床鋼材全部采用國標型鋼,外部密封設計全部采用不銹鋼材料包裝,美觀實用性強,經久耐用。

      2、絲桿導軌采用油泡方式,防水防塵,保證機床的壽命,使用進口品牌伺服電機。

      絲桿:臺灣TBI

      線性導軌:臺灣TBI

      縱梁、橫梁電機類型:(臺灣)伺服電機

      防塵方式:不銹鋼防塵罩

      機床外觀材料:不銹鋼

      機床所用電纜:進口


      水刀畫圖軟件:CAD軟件

      水刀電腦系統:維宏系統

      高精度的絲桿與導軌:

      進口絲桿、導軌,XY軸采用獨創的油浸式潤滑方式,加上有效的防水、防塵結構,確保加工的高精度與穩定性,并最大限度延長絲桿、導軌的使用壽命。

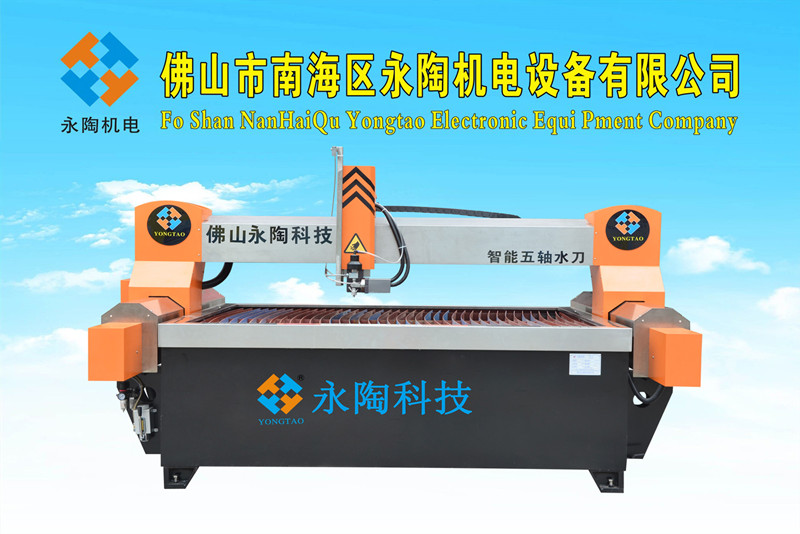

      YJ-2015-5L AB五軸數控水刀切割機:

      五軸水刀切割機

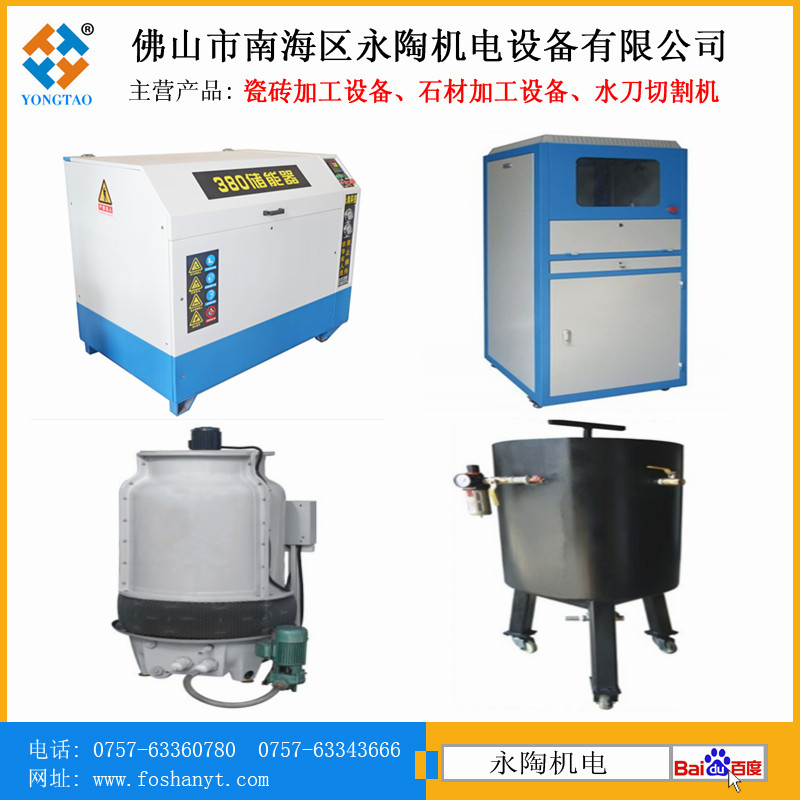

      水刀拼花機輔助配套設備:

      水刀拼花設備

      永陶五軸水刀切割機發貨現場:

      瓷磚水刀切割機

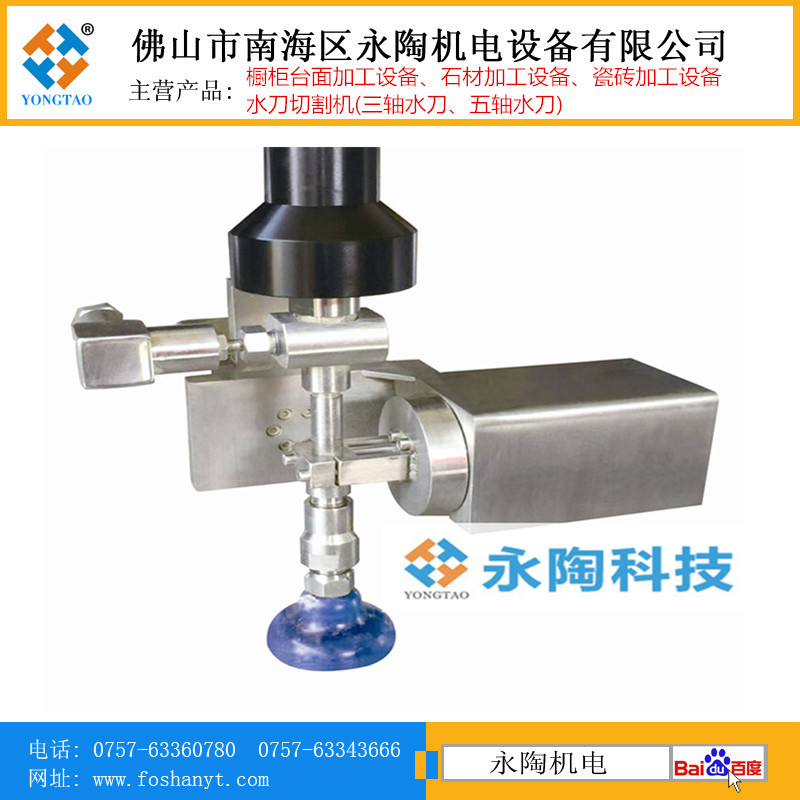

      永陶AB五軸水刀刀頭:

      以計算切割點到控制點的距離來實現在切割過程中的精確補償,配合合適的上位系統,實現0-45度任意角度切割。

      水刀刀頭

      永陶AC五軸水刀刀頭:

      以切割點為圓心的控制點控制切割,實現"C"軸540度回旋"A"軸正負75度的超大角度切割,目的是讓五軸三維多角度切割變得更準確、順暢及高效。

      水刀切割機刀頭

      水刀拼花加工效果圖一:

      地磚拼花圖

      水刀拼花加工效果圖二:

      水刀拼花圖


      二、技術參數:

      懸臂式YJ-1313X(1200mm)、Y(1200mm)Z(150mm)  切割平臺尺寸:1400*1400mm

      懸臂式/龍門式YJ-2015X(1500mm)、Y(2000mm)Z(150mm)  切割平臺尺寸:2100*1600mm

      龍門式YJ-2515X(1500mm)、Y(2500mm)Z(150mm)  切割平臺尺寸:2600*1600mm

      龍門式YJ-3020X(3000mm)、Y(2000mm)Z(150mm)  切割平臺尺寸:3100*2100mm

      龍門式YJ-4020X(4000mm)、Y(2000mm)Z(150mm)  切割平臺尺寸:4100*2100mm

      AB軸:±10°

      AC軸:±75°

      CNC控制系統:交流伺服

      切割精度:±0.01mm

      重復定位精度:±0.005mm

      快速定位精度:6000mm/min

      電源:200v/380v/415v   50/60HZ

      切割速度:和不同材料以及厚度有關



      項目

      參數

      切割對象

      幾乎任何材質

      最大切割尺寸

      2000*3000

      切割精度

      ±0.1mm

      重復定位精度

      0.025mm

      快速定位精度

      1-15m/min

      最大空行速度

      8000mm/min

      最大進給速度

      拋光磚:6001.8-2.0m/min

      8001.5-1.8m/min

      設計壓力

      420MPa

      正常工作壓力

      350-380MPa

      供水壓力

      0.4-0.8MPa

      最大排水量

      3.7L/min

      最大用砂量

      190g/min

      最大沖程數

      60/min

      Z軸行程

      130mm

      操作系統

      Windows XP

      砂管噴嘴直徑

      1.0mm

      寶石噴嘴直徑

      0.33mm

      繪圖軟件

      Auto CAD



      詳細了解可以電話咨詢  電話: 0757-63360780

      QQ:2994159951       電話:0757-63343666

      手機: 18575887815    手機: 13687414705
