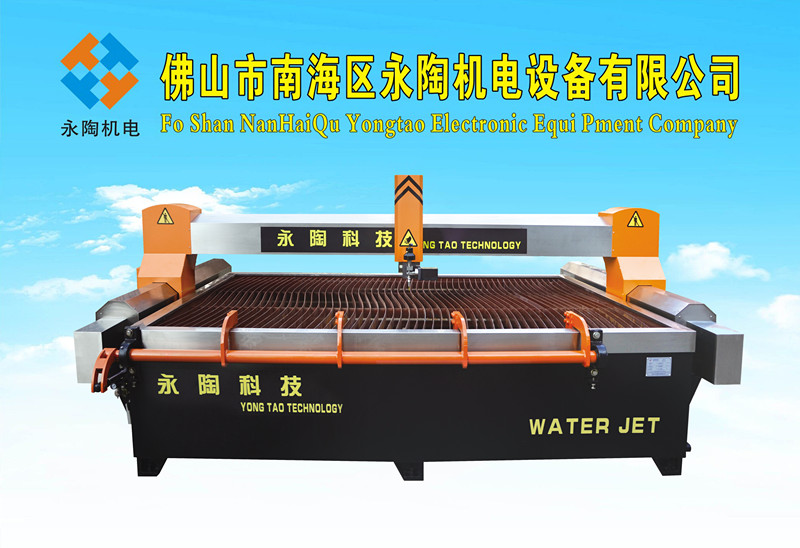

3020五軸水刀切割機帶翻轉平臺

YJ-3020-5L 龍門式五軸數控帶翻轉平臺

水刀切割機加工材料: 陶瓷、、大理石、石英石、花崗巖、巖板、玻璃、不銹鋼、鋼板、鋁板、銅、金屬、碳鋼、皮革、地毯、橡膠、亞克力、海綿、塑料、木材、復合材料

水刀畫圖軟件:CAD軟件

水刀電腦系統:維宏系統

高精度的絲桿與導軌:

進口絲桿、導軌,XY軸采用獨創的油浸式潤滑方式,加上有效的防水、防塵結構,確保加工的高精度與穩定性,并最大限度延長絲桿、導軌的使用壽命。

AB五軸數控水刀切割機:

水刀拼花機配套設備:

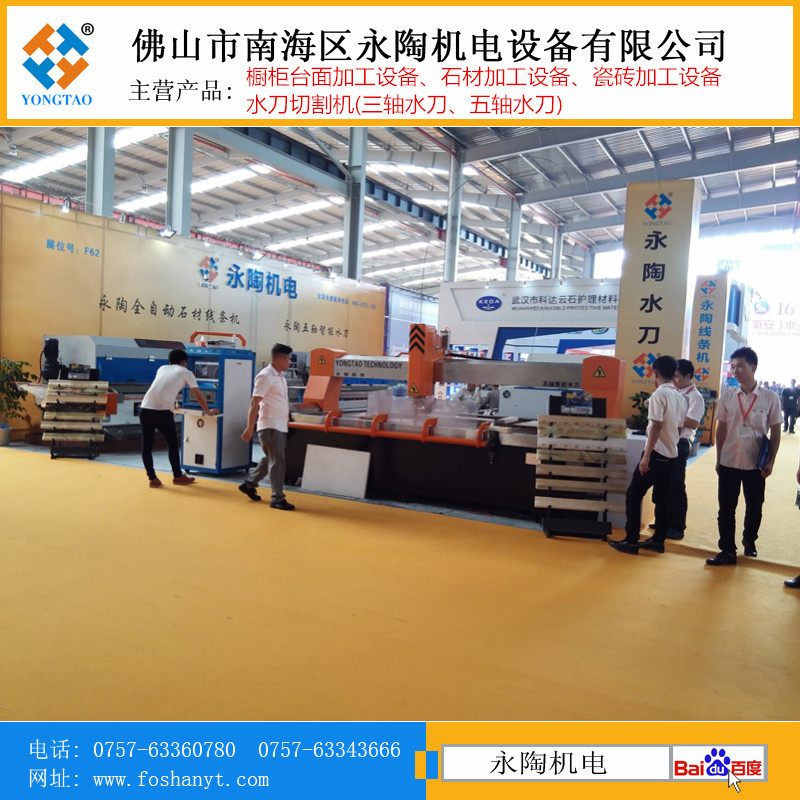

永陶AC五軸水刀切割機和8頭全自動石材線條機在廈門石材展覽會現場試機圖:

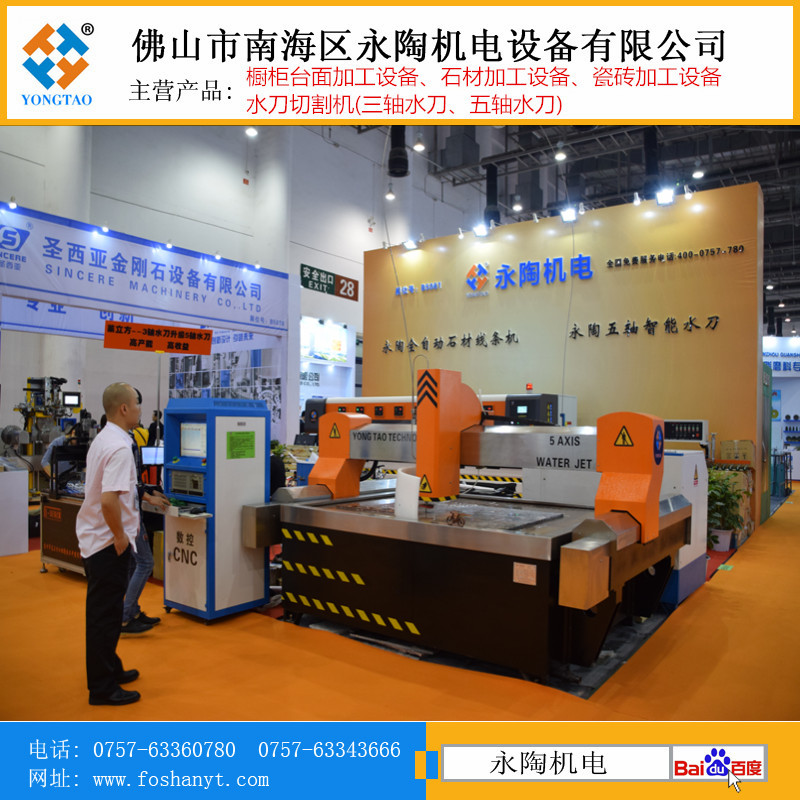

永陶AC五軸數控水刀切割機在福建水頭石材展覽會現場試機圖:

老外在展會現場跟永陶公司的外貿業務員洽談石材加工機械及水刀切割機:

永陶AB五軸水刀刀頭:

以計算切割點到控制點的距離來實現在切割過程中的精確補償,配合合適的上位系統,實現0-45度任意角度切割。

永陶AC五軸水刀刀頭:

以切割點為圓心的控制點控制切割,實現"C"軸540度回旋"A"軸正負75度的超大角度切割,目的是讓五軸三維多角度切割變得更準確、順暢及高效。

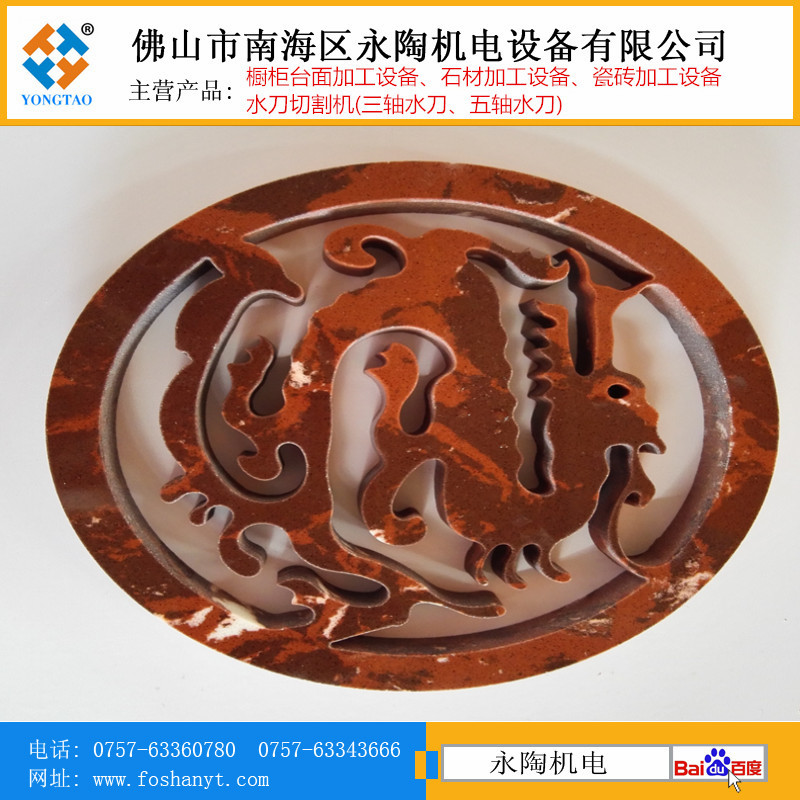

水刀切割機拼花圖案一:

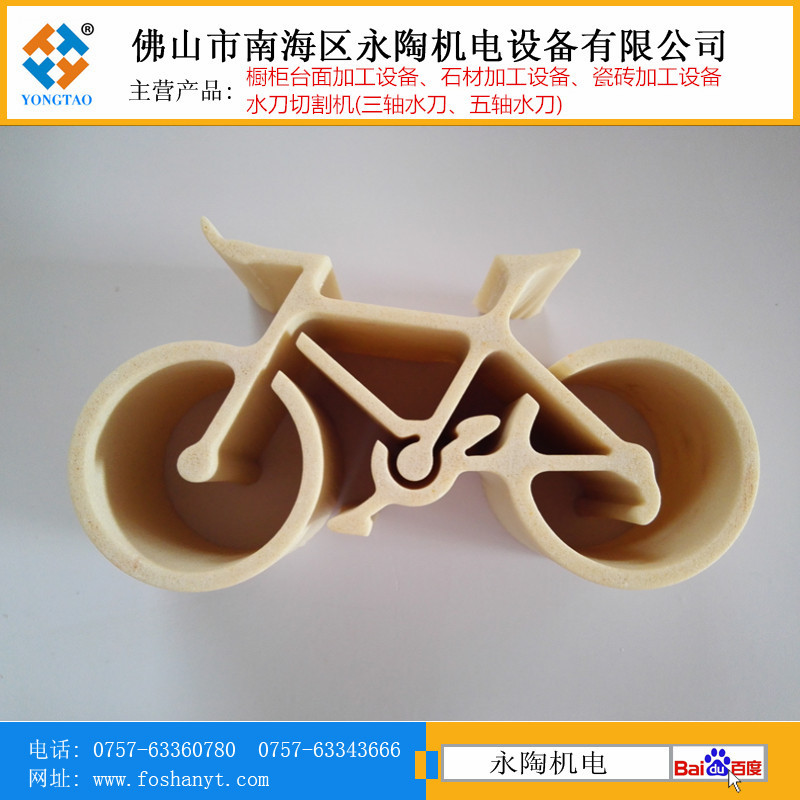

水刀切割機拼花圖案二:

技術參數:

懸臂式YJ-1313：X軸(1200mm）、Y軸(1200mm)、Z軸(150mm)  切割平臺尺寸：1400*1400mm

懸臂式/龍門式YJ-2015：X軸(1500mm）、Y軸(2000mm)、Z軸(150mm)  切割平臺尺寸：2100*1600mm

龍門式YJ-2515：X軸(1500mm）、Y軸(2500mm)、Z軸(150mm)  切割平臺尺寸：2600*1600mm

龍門式YJ-3020：X軸(3000mm）、Y軸(2000mm)、Z軸(150mm)  切割平臺尺寸：3100*2100mm

龍門式YJ-4020：X軸(4000mm）、Y軸(2000mm)、Z軸(150mm)  切割平臺尺寸：4100*2100mm

AB軸：±10°

AC軸：±75°

CNC控制系統：交流伺服

切割精度：±0.01mm

重復定位精度：±0.005mm

快速定位精度：6000mm/min

電源：200v/380v/415v   50/60HZ

切割速度：和不同材料以及厚度有關
