永陶在全球都具有較高性價比,中國第一代AB五軸水刀切割機到AC五軸水刀切割機只用了不到3年時間,AC五軸水刀切割機最早是由永陶水刀研發生產,從0 °-10 °的角度切割轉向大角度的切割(AC五軸水刀：±75°),任意圖形由電腦控制,結構穩定,可對多種材料進行切割加工,刀頭可對切割角度自由擺動,轉角位置可平滑過渡,可實現精美的加工效果。
水刀切割機由以下5大組件組成：
1、水刀切割機機床
2、超高壓增壓器(高壓系統)
3、CNC電腦控制柜(控制系統)
4、供砂系統
5、循環冷卻塔

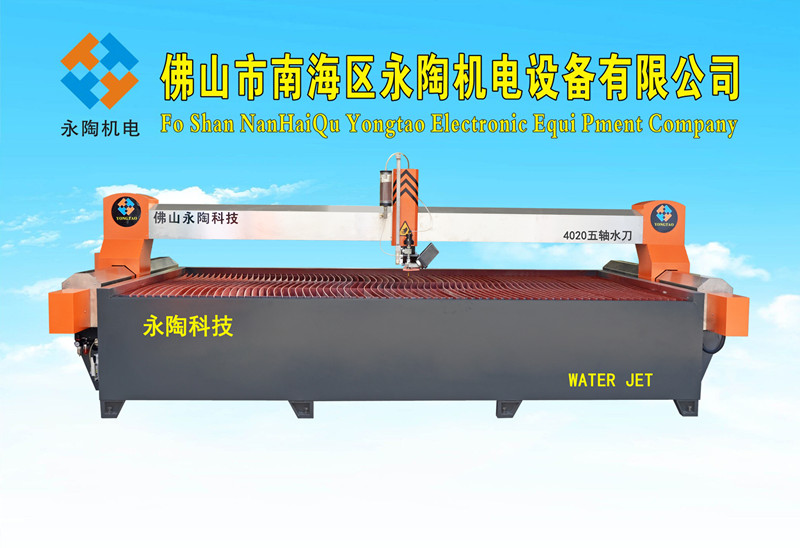

4020龍門式數控五軸水刀切割機：
龍門式水刀切割平臺(含AB五軸切割系統),此水刀切割平臺多用于陶瓷拼花行業：
1、龍門式水切割機平臺是由X軸、Y軸、Z軸傳動部分,水箱部分,切割部分,潤滑部分及數控驅動部分等組成。
2、龍門式水刀工作臺的結構體積比較大,X軸Y軸行程長,適合加工各種復雜大型零件。
3、懸臂式水刀工作臺的結構體積小,結構簡單,X軸Y軸行程短,最適合加工各種復雜小型零件。
4、龍門式水切割平臺常用規格：2m*1.5m、3m*2m、4m*2m
5、懸臂式水切割平臺常用規格：1.3m*1.3m、2m*1.5m、4m*2m
6、其中Z軸行程是150mm,控制精度是±0.01mm,切割精度是±0.01mm
7、重復定位精度±0.005mm,最大機床空載最快移動速度8000mm/min
8、石榴砂采用60目或80目,液壓油采用長城牌46號或68號
9、畫圖軟件采用Auto CAD軟件,電腦系統采用維宏系統,操作系統采用Windows XP
10、機床鋼材全部采用國標型鋼,外部密封設計全部采用不銹鋼材料包裝,美觀實用性強,經久耐用。
11、絲桿導軌采用油泡方式,防水防塵,保證機床的壽命,使用進口品牌伺服電機。
12、水刀切割后,切割面整齊平滑,不會在切割過程中使被切割物體有任何損傷,可以起到許多切割工具無法實現的切割作業。
水刀切割機分為：
1、AB五軸水刀切割機
2、AC五軸水刀切割機
水刀切割機分為：
1、三軸水刀切割機
2、四軸水刀切割機
3、五軸水刀切割機
水刀切割機可分為：
1、龍門式水刀切割機
2、懸臂式水刀切割機

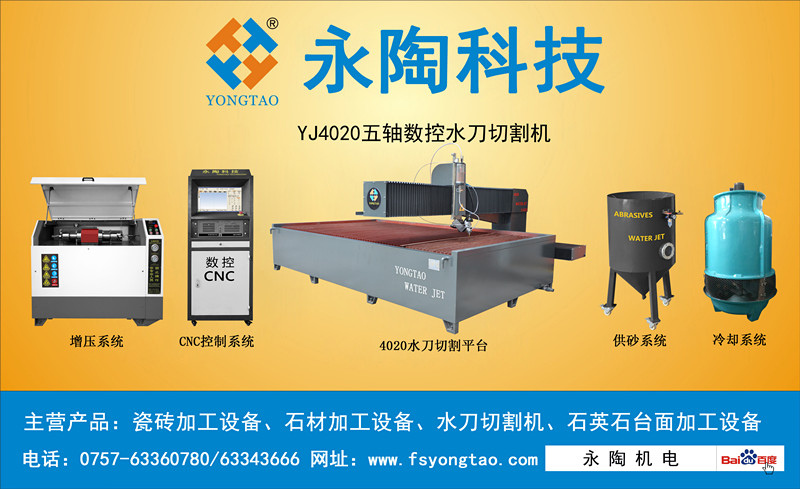

全套4020五軸數控水刀切割機：
AB五軸刀頭系統：
是永陶水刀針對加工拼花用戶設計,可省去傳統拼花制作過程中的打磨修邊工藝,提高工作效率,節省成本,可實現無縫拼接。
水刀切割機加工材料: 陶瓷、石材、大理石、石英石、花崗巖、巖板、玻璃、不銹鋼、鋼板、鋁板、銅、金屬、碳鋼、皮革、地毯、橡膠、亞克力、海綿、塑料、木材、復合材料
各種規格的水刀切割機機床及輔助設備尺寸：
機床型號 | 包裝尺寸 | 輔助設備名稱 | 包裝尺寸 |
2015龍門式水刀切割機機床 | 3.2m*2.2m*1.8m | CNC電腦控制柜 | 0.65m*0.65m*1.6m |
3020龍門式水刀切割機機床 | 4.1m*3m*1.7m | 超高壓增壓器 | 1.52m*1m*1.35m |
4020龍門式水刀切割機機床 | 5.5m*3m*1.7m | 供砂系統 | 0.6m*0.6m*1.05m |
4020懸臂式水刀切割機機床 | 5.6m*3.4m*2.06m | 循環冷卻塔 | 1m*1m*1.6m |
水刀切割機參數：
1、電機功率：37kw
2、工作電源：380V/50HZ
3、最高輸出壓力：420mpa/4200bar
4、持續工作壓力：300-380Mpa
5、寶石噴嘴直徑：0.33mm
6、砂管噴嘴直徑：1.0mm
7、供水壓力：0.4-0.8Mpa
8、最大排水量：3.7L/min
9、最大用砂量：190g/min
10、最大沖程數：60次/min

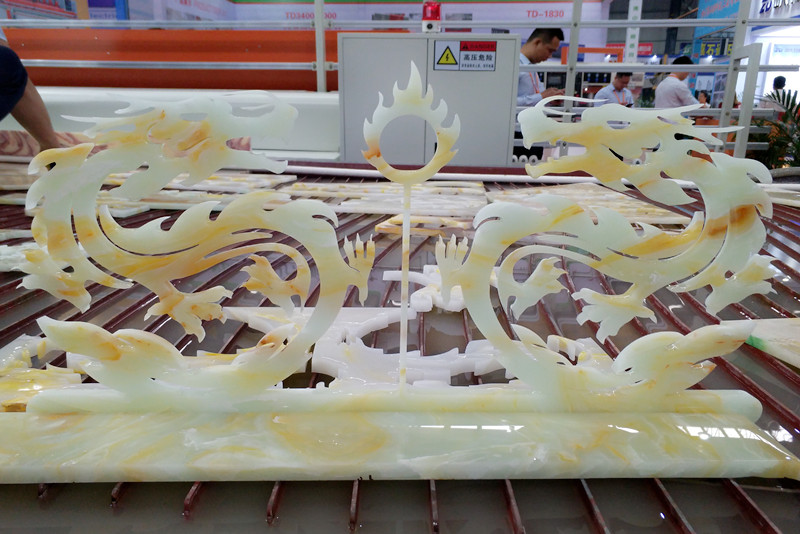

水刀切割機拼花圖案:
技術參數:
型號 | YJ-1313 | YJ-2015 | YJ-2515 | YJ-3020 | YJ-4020 |
機構樣式 | 懸臂式 | 懸臂式/龍門式 | 龍門式 | 龍門式 | 龍門式/懸臂式 |
切割平臺尺寸 | 1400*1400 | 2100*1600 | 2600*1600 | 3100*2100 | 4100*2100 |
切割行程 | X軸 | 1200mm | 1500mm | 1500mm | 3000mm | 4000mm |
| Y軸 | 1200mm | 2000mm | 2500mm | 2000mm | 2000mm |
| Z軸 | 150mm | 150mm | 150mm | 150mm | 150mm |
| AB軸 | ±10° |
| AC軸 | ±75° |
CNC控制系統 | 交流伺服 |
精度 | 切割精度 | ±0.01mm |
| 重復定位 | ±0.005mm |
快速定位精度 | 6000mm/min |
電源 | 200V/380v/415 50/60Hz |
切割速度 | 和不同材料以及厚度有關 |
